Danh mục máy chủ Supermicro hoạt động trên nền tảng AMD EPYC được các nhà thiết kế của Supermicro tập trung phát triển với rất nhiều các sản phẩm với các cấu hình có hiệu suất hoạt động khác nhau. Cùng với sự đổi mới và nâng cấp tối đa của nền tảng EPYC Gen 1 và 2, đây được đánh giá là danh mục máy chủ có hiệu năng cao nhất, phục vụ tối đa cho các ứng dụng cao cấp và chuyên dụng nhất trong môi trường doanh nghiệp và Data Center.
Máy chủ Supermicro AS-1123US-TR4 là một trong những nền tảng AMD EPYC 7000 có hiệu năng nổi trội, hỗ trợ 2 CPU (dual-socket) đến 128 core, bộ nhớ RAM 8TB, nằm gọn trong chasis 1U rackmount, nền tảng này có rất nhiều ưu điểm và nổi bật hơn cả Intel Xeon Scalable trong các hệ thống máy chủ hiện nay. Đây được xem là một lựa chọn thực sự thú vị cho những ai đang quan tâm đến AMD EPYC như một sự thay thế cho Intel Xeon.
Tổng quan về cấu hình của Supermicro AS-1123US-TR4
Nền tảng Supermicro AS-1123US-TN10RT sẽ được bán dưới dạng một hệ thống hoàn chỉnh (Complete System Only) với cấu hình tối thiểu là hai bộ xử lý AMD EPYC và 4 khe cắm RAM DDR4 tùy chọn cùng 1 ổ cứng NVME. Đây là những tùy chọn cấu hình tối thiểu theo quy định của hãng nhằm đảm bảo hiệu quả hoạt động và độ bền sử dụng khi chúng được hãng Supermicro sản xuất và thiết kế theo các tiêu chuẩn của mình.
Với Supermicro AS-1123US-TR4, ta nhận được 10 khay đĩa sử dụng cho các ổ đĩa SATA3 hoặc SAS3 (sử dụng bộ điều khiển bổ sung) 2.5 inch trong thiết kế mặt trước của máy, ba I/O card phía sau để mở rộng hệ thống cho cả khả năng mở rộng bên trong và bên ngoài của máy. Điều đó có nghĩa ta có thể thêm rất nhiều ổ lưu trữ trong khung máy, mở rộng mật độ lưu trữ cho hệ thống của bạn.
Có một tùy chọn mà người ta có thể thêm vào nền tảng AS-1123US-TR4 tiêu chuẩn dưới dạng cáp Supermicro CBL-SAST-0929 cho phép sử dụng các nguồn NVMe Oculink cho các ổ đĩa mặt trước NVMe cho phép sử dụng hai ổ đĩa U.2 NVMe phía trước, phục vụ tối ưu hóa cho các hệ thống cần khả năng xử lý lưu trữ tốc độ cao và độ trễ thấp, mang đến hiệu suất cao nhất cho các ứng dụng quan trọng. Điều này cho phép bạn tùy chọn sử dụng ổ cứng SATA hoặc SAS cho Boot OS hay làm bộ nhớ cache lưu trữ, đây là một giải pháp cải thiện hợp lý nhằm tối ưu hóa cho khả năng lưu trữ, truy xuất dữ liệu quan trọng của bạn. Đặc biệt với các hệ thống ảo hóa, hạ tầng siêu hội tụ… cần có tốc độ truy xuất nhanh, độ trễ thấp. Ngoài ra, các ổ đĩa có khả năng rút/thay thế nóng, giúp thuận lợi hơn trong việc bảo hành, bảo trì ổ cứng lưu trữ, doanh nghiệp có thể yên tâm hơn về dữ liệu của mình.
Khi đi qua phần cứng máy chủ, chúng ta sẽ chỉ ra các tùy chọn kết nối và mở rộng với rất nhiều tùy chọn trong nền tảng này. Máy chủ được tích hợp cổng mạng 1GbE nhưng phần lớn các máy chủ dựa trên nền tảng này đang được triển khai với 25/40/50/100GbE, bạn hoàn toàn có thể nâng cấp lên các tốc độ này khi dùng thêm các card AOC.

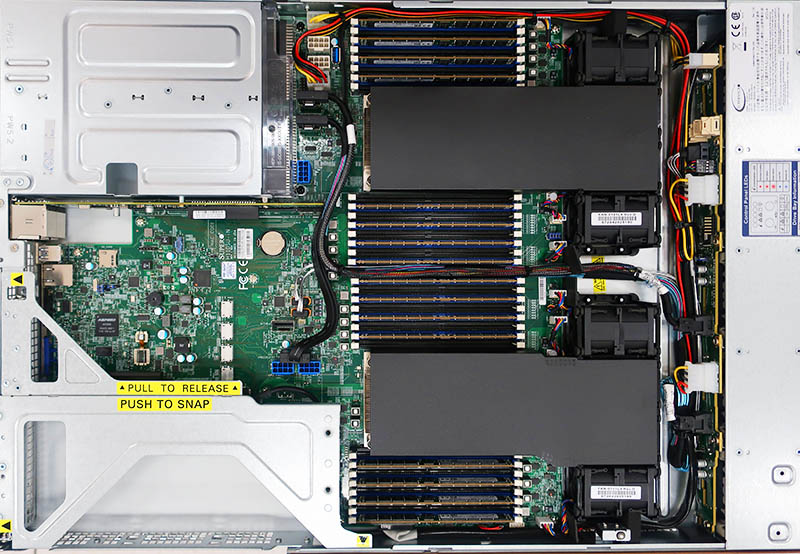

Ở bên trong và là trung tâm của hệ thống là mainboard Super H11DSU-iN, hỗ trợ Dual-Socket, cho phép hệ thống đạt sức mạnh xử lý cao trong kích thước 1U. Với sự đổi mới của công nghệ, mặc dù có thể sử dụng CPU AMD EPYC gen 1 và 2 nhưng máy chủ này được trang bị bộ xử lý AMD EPYC 7002, có tên mã là Rome. AMD Rome hỗ trợ khá nhiều core và nhiều I/O hơn từ một CPU so với thế hệ Intel Xeon hiện tại, AMD có các SKU 8,12, 16, 24, 32 và 64 core điển hình là các AMD EPYC 7302P, 7402,7542 hay AMD EPYC 7702 và 7742. Với số core khổng lồ như vậy, máy chủ 1123US-TN10RT được đánh giá là một trong những máy chủ hệ sinh thái Dual-CPU cao cấp nhất trên thị trường máy chủ hiện nay. Với số lượng làn PCIe lớn của thế hệ Rome mới, hệ thống máy chủ này có hỗ trợ kết nối thêm GPUs của NVIDIA với đa dạng các chủng loại khác nhau, phục vụ cho nhiều mục đích sử dụng khác nhau của doanh nghiệp, đặc biệt là trong lĩnh vực ảo hóa với hạ tầng VDI, HPC…
Airflow được quản lý bởi một loạt các quạt và các tấm che không khí đảm bảo hai bộ quạt làm mát mỗi CPU. Tấm che không khí có chức năng hoàn hảo, nhưng khó cố định hơn một chút so với một số tấm vải nhựa cứng mà chúng ta hay thấy từ những sản phẩm khác của Supermicro và các đối thủ cạnh tranh trong các máy chủ cao cấp hơn.

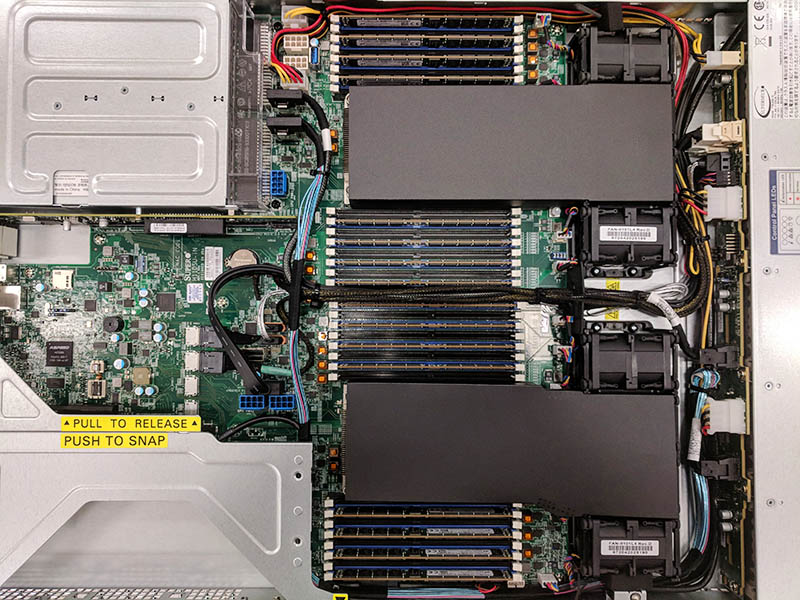

Chúng tôi muốn trình bày hệ thống theo hai cấu hình khác nhau và được sứ dụng phổ biến hiện nay. Cấu hình hàng đầu được nối dây cho các khay ổ cứng phía trước với 10 x SATA3 6gbps. Cấu hình bên dưới được nối dây cho các vịnh 2x NVMe U.2 / SATA3 cộng với 8 khay SATA3 6gbps.
Chìa khóa cho sự thay đổi này là các khay trao đổi nóng ở bên phải, nơi bảng nối đa năng cung cấp cả kết nối SATA3 và SFF-8643 cho các ổ U.2. Bạn cũng sẽ nhận thấy rằng việc thay đổi các ổ U.2 cũng thay đổi hệ thống cáp mặc định của chasis. Đối với các nhà tích hợp hệ thống, có một chi phí lên BOM liên quan đến việc kích hoạt hỗ trợ U.2, nhưng nó tương đối nhỏ và chúng tôi cảm thấy đây là một lựa chọn mà nhiều khách hàng sẽ cần.
Dưới đây là luồng khí chạy từ trước ra sau khung máy và cách cáp chỉ có ba đường dẫn từ bo mạch chủ đến bảng điều khiển phía trước do mảng CPU và RAM lớn.
Nhìn vào hệ thống từ góc nhìn ngược lại, người ta có thể thấy mảng DIMM khổng lồ đó tác động đến hệ thống cáp và kết quả là các tùy chọn làm mát cho máy chủ.
Cấu trúc lưu trữ nội bộ
Đối với bộ lưu trữ chính, có hai cổng kết nối SATA_DOM và các cổng SATA3 SFF-8087. Bạn có thể sử dụng cả ổ cứng SATA3 và SATADOM với nhau nhằm mang đến hiệu suất hoạt động tốt hơn.
Bốn cổng kết nối nhỏ trong hình này là cổng Oculink cho NVMe. Hai đi đến CPU0 và hai còn lại đi CPU1. Mặc dù có tổng cộng là 4 cổng nhưng chỉ có hai cái được kết nối, sử dụng cho 2 ổ cứng U.2 NVMe tốc độ cao. Điều này là do cùng một bo mạch chủ được sử dụng trong loạt máy chủ 2U UltraServer và hỗ trợ là 4 cổng NVMe trong thiết kế mặt trước của máy. Trên hệ thống 1U này, chỉ có hai trong số các cổng được sử dụng.

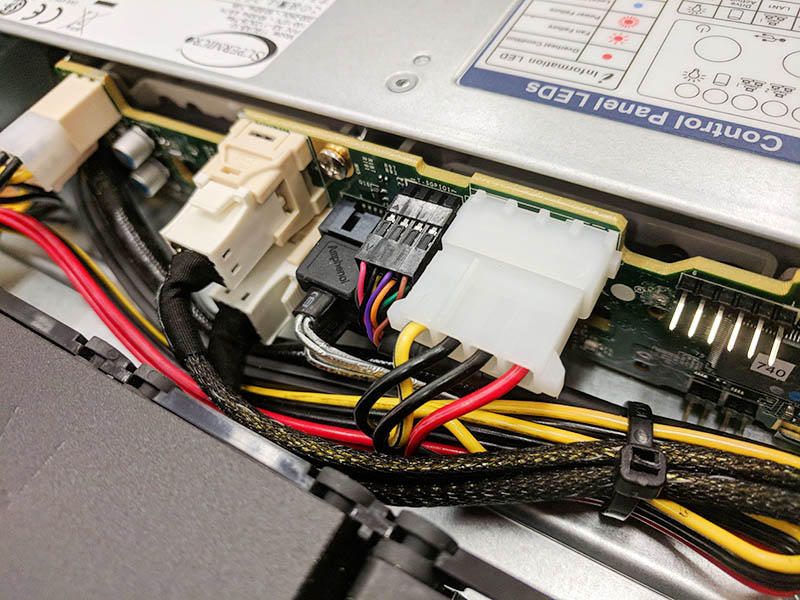

Trước các bộ nguồn, chúng tôi có hai đầu nối SFF-8087, mỗi đầu cung cấp các cổng 4x SATA3 6.0gbps. Người ta cũng có thể thấy các tính năng như tiêu đề USB Type-A cho hệ điều hành nhúng hoặc cài đặt khóa giấy phép. Đầu nối nguồn GPU có nghĩa là cho khung gầm 2U khi GPU được cài đặt phía trên GPU.
Các bộ nguồn dự phòng là các mẫu PWS-1K02A-1R với luồng khí từ trước ra sau. Chúng là các mô hình 1kW với xếp hạng 80Plus Titanium cho hiệu suất 96% +.
Các nguồn cung cấp năng lượng này hoạt động như người ta mong đợi và mang đến công suất hoạt động hiệu quả và ổn định cho hệ thống. Với khả năng Redundant và Hot-swap, chúng giúp cho hệ thống máy chủ của bạn thuận tiện hơn trong quá trình sử dụng và bảo hành, bảo trì.
Kết nối và mở rộng
Một trong những tính năng độc đáo của Supermicro AS-1123US-TR4 là các khe cắm mở rộng. Không giống như chúng tôi đã thấy với các dịch vụ khác sử dụng bo mạch chủ kênh (ví dụ: bo mạch kích thước ATX / EATX), hệ số dạng bo mạch chủ tùy chỉnh cho phép sử dụng hiệu quả nhiều riser PCIe để tối đa hóa các tùy chọn mở rộng.
Các khe bên trái là các khe PCIe 3.0 x16 với cấu hình chiều cao / nửa chiều dài đầy đủ. Khe bên phải phía trên cổng VGA / serial là khe cắm cấu hình thấp / nửa chiều dài PCIe 3.0 x8.
Về mặt I / O phía sau có hai cổng USB 3.0, VGA và cổng giao diện điều khiển nối tiếp để truy cập KVM vật lý trong một trung tâm dữ liệu. Cổng quản lý dành cho IPMI giúp cho bạn có thể truy cập quản trị và cấu hình hệ thống máy chủ từ xa.
Mạng cơ sở trên model này được tìm thấy trong 4x 1GbE thông qua chipset Intel i350. Các NIC và bộ điều khiển được tìm thấy trên riser AOC-UR-i4G. Các riser này cho phép Supermicro thêm chức năng bổ sung và thay đổi một riser duy nhất để cung cấp 10Gbase-T, SFP+, SFP28 25GbE và các dịch vụ khác sử dụng thiết kế mô hình cơ sở tương tự như các nhà cung cấp hàng đầu khác. Cấu hình 4x 1GbE mà chúng ta có về cơ bản là cấu hình cơ sở và được dự định sẽ được sử dụng cùng với một NIC tốc độ cao hơn trong các khe cắm thẻ bổ trợ.
Riser đó có một chút chức năng khác mà chúng tôi muốn đề cập. Nó có một khe cắm PCIe 3.0 x8 cấu hình thấp, một nửa chiều dài, chủ yếu được sử dụng để cài đặt thêm bộ điều khiển SAS3. Người ta có thể cài đặt bộ điều khiển SAS3 trong khe này để cung cấp khả năng 8 x 2,5″ SAS3 lên phía trước, với hai khe còn lại là NVMe hoặc SATA III dựa trên cấu hình và yêu cầu sử dụng của bạn. Sử dụng khe cắm bên trong này rất tiện lợi vì nó giải phóng các khe I / O phía sau giúp hệ thống máy chủ có thiết kế gọn gàng và tiêu chuẩn hơn.
Tóm lược
Nhìn chung, Supermicro AS-1123US-TR4 là một cỗ máy tuyệt vời. Nếu bạn đang tìm kiếm một máy chủ 1U với số lượng lõi CPU và RAM tối đa trong một node duy nhất, thì đây là nền tảng sẽ đáp ứng tốt yêu cầu đó. CPU 128 nhân 256 luồng, bộ nhớ RAM 8TB tốc độ 3200 Mhz; ổ cứng NVME U.2 2.5 inch với tốc độ truy xuất dữ liệu cực kỳ nhanh chóng mà độ trễ thấp, khả năng mở rộng và nâng cấp đa dạng
Máy chủ AMD Supermicro AS-1123US-TR4 là một lựa chọn lý tưởng, phục vụ cho các hệ thống lưu trữ và xử lý dữ liệu mật độ cao, ứng dụng công nghệ thông tin cao cấp và các hệ thống ứng dụng cấp doanh nghiệp khác…, mang lại hoạt động kinh doanh với hiệu quả cao mà chi phí đầu tư hợp lý. Bên cạnh đó, với thiết kế dạng nằm kích thước tiêu chuẩn 1U Rackmount, các doanh nghiệp có thể dễ dàng lắp đặt máy ở trên Data Center giúp tối ưu về chi phí cho cơ sở hạ tầng mà vẫn đảm bảo hệ thống máy chủ của mình hoạt động ổn định và hiệu quả.
→ Tham khảo sản phẩm: Máy chủ AMD Supermicro AS-1123US-TR4
Supermicro là nhà sản xuất toàn cầu về giải pháp máy chủ hiệu suất cao, là nhà cung cấp hàng đầu các giải pháp điện toán xanh toàn diện cho HPC, Data Center, Cloud Computing, Enterprise IT, Hadoop / Big Data và Hệ thống nhúng trên toàn thế giới.
Với kinh nghiệm làm nhà phân phối chính thức máy chủ Supermicro từ năm 2005, Nhất Tiến Chung (NTC) tiên phong đem đến các giải pháp hạ tầng CNTT dựa trên danh mục phần cứng đa dạng và tối ưu chi phí đầu tư nhất từ Supermicro. Các máy chủ GPU và máy chủ lưu trữ hiệu năng cao chuyên dụng cho AI, Deep Learning, cấu hình tùy biến theo nhu cầu, được nhiều đối tác lựa chọn cho dự án của mình. Vui lòng liên hệ để được tư vấn giải pháp, hoàn toàn miễn phí.
